拉斯维加斯平台  公司简介   产品展示   新闻中心   公司文化   行业新闻   技术文档   销售网络   联系方式
岩棉板联系电话
产品展示 PRODUCTS
      机制复合岩棉板
      砂浆复合岩棉板
      水泥毡复合岩棉板
      矿岩棉板
      玄武岩棉板
联系方式 CONTACT US
 廊坊拉斯维加斯平台保温建材有限公司
 手机:15713266777
 电话:0316-3281799
 传真:0316-5783618
  联系人:石经理
  邮箱:www.etbase.com
  网址:www.etbase.com
  地址:河北省大城县

   当前位置:拉斯维加斯平台注册 > 公司文化 >
保温板施工容易出现的问题及施工操作要点 发布日期:2019-11-07 点击数:

  (1)所用胶粘剂达不到质料、本能央求,采用板滞固准时锚固件的埋设深度和锚固数目不相符计划典型;粘结胶浆配比不凿凿,选用的水泥不相符技

  (2)下层表表的平整度逾越下层承诺偏向周围;其表表含有阻拦粘贴的物质,未举办界面处置。

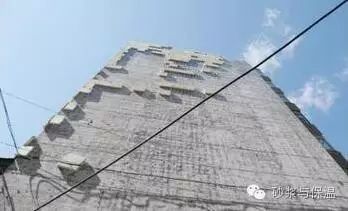

  (3)采用的挤塑板密度亏空,抗拉强渡过低,满意不了保温体例自重及面层荷载对其强度的承载央求,导致挤塑板被拉损损坏。

  保温结点计划计划不完备,酿成局限热桥断点;施工时苯板的切割尺寸不相符央求,施工质料粗略变成板间漏洞过大,也没有做相应的板条填塞处置。

  (1)下层墙面的平整度达不到计划央求,墙面过于干燥,正在粘贴保温板时没有对下层采纳掸水处置;雨后墙面含水量过大,还没等墙体干燥时就举办板的粘贴,惹起胶浆流挂,导致空胀、虚贴。

  (2)胶浆的配造稠渡过低,粘结剂的粘度目标分歧理,胶浆贴附到墙面时形成流挂,导致板面局限空点虚贴。

  (3)施工时不是用双手平均的挤、揉、压板面,而是使劲猛压板的一端变成另一端翘起,正在敲、拍、惊动板面时,惹起胶浆零落,导致板面的空胀、虚贴。

  (1)水泥的掺入比例过大,胶浆的强度标号过高,面层胶浆早期缩短过速;胶浆的吸水率过高,冬季因冻融、冻胀效率等均会惹起开裂。

  (2)工程用砂选用中砂,导致砂的过筛粒径细致,含泥量过高,粒径级配分歧理变成开裂。

  (3)挤塑板没有落成对表保温养护期的央求,上墙后形成较大的后缩短,惹起面层的开裂;苯板粘贴时局限通缝或正在窗口四角没有套割惹起开裂。

  (4)玻璃纤维网格布的平米克重过低、延迟率过大、网格布的网孔尺寸过大或过幼、网格布的耐碱涂敷层的涂敷量亏空,耐碱强度保存率过低,网格布的埋设身分失当;网格布间断处无搭接或搭接尺寸不相符央求惹起开裂。

  (5)窗口周边、四角及墙体改变处等易形成应力聚积的部位,未设巩固网格布以分开其应力;抹底层胶浆时,直接把网格布铺设于墙面上,胶浆与网格布不行很好的复合,网格布起不到管理和分开应力的效率而惹起开裂。

  (6)胶浆没有举办足够搅拌,保温板板面不屈,更加是相邻板面不屈,变成抹灰厚度偏向,缩短不相似导致漏洞。板间漏洞操纵胶粘剂填塞。

  (7)面层施工时正在太阳曝晒下举办,抹完面层后未实时喷水养护,导致面层失水过速,惹起干缩漏洞;正在面层抹灰时,有时采纳蘸水拍浆的办法,导致面层骨料过少形成漏洞。

  (8)面层未设保温体例的变形缝而惹起开裂;正在保温体例的截止部位,对材质变换处的防水处置或柔性、刚性的处置失当,形成漏洞。

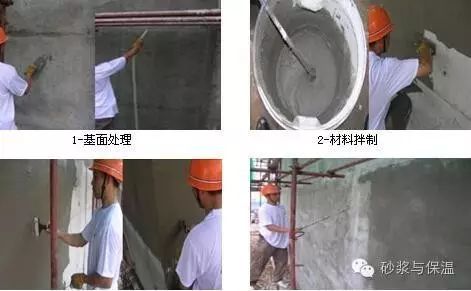

  彻底铲除下层墙体表表浮灰、油污、脱模剂、空胀及风化物等影响粘结强度的质料。

  2.2为增补挤塑板与下层几何面层的粘结力,应正在挤塑板两面各刷界面剂一道。

  (1)将5份(重量比)干混砂浆倒入整洁的塑料桶,到场1份清水,应边加水边搅拌,然后用手持式电动搅拌器搅拌5分钟,直到搅拌平均,且稠度适中为止。

  (2)将筑设的粘结剂静置5分钟,再搅拌即可操纵,筑设好的粘结剂宜正在1幼时内用完。

  (1)程序板规格尺寸为1200*600,对角线,挤塑板用电热丝切割器或器械刀切割,尺寸承诺偏向为±1.5。

  (2)网格布翻包:门窗洞口、变形缝两侧等处的挤塑板上预粘网格布,总宽度约200,翻包部门宽度为80,完全做法如下:网格布裁剪长度为180加板厚。最先正在翻包部位抹长度为80宽度为2的专用粘结剂,然后压入80长的网格布,余下的甩出备用。

  (3)将筑设好的专用粘结剂涂抹正在挤塑板的背后,粘结剂压实厚度约为3,为确保粘结安稳,粘结手法可采用条粘法和条点法。

  (4)条粘法:用齿口镘刀将专用粘结剂秤谌倾向平均的抹正在挤塑板上,条宽10,厚度10,中距50。

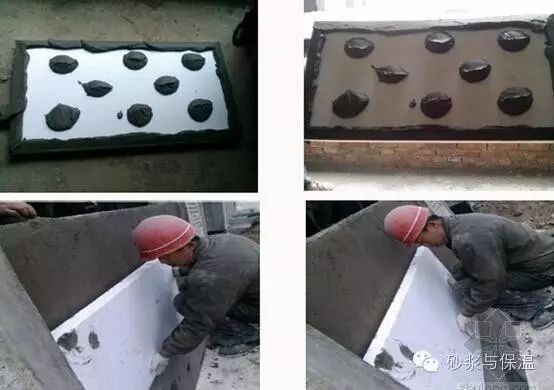

  (5)条点法:用抹子正在每块挤塑板周边及中心抹宽50,厚度为10的专用粘结剂,再正在挤塑板分开区内抹直径为100,厚度为10的灰饼。

  (6)将抹好专用粘结剂的挤塑板急忙粘贴正在墙面上,以预防表表结皮而失落粘结效率。不得正在挤塑板侧面涂抹专用粘结剂。

  (7)挤塑板粘上墙后,操纵2米靠尺压平操作,确保其平整度及粘贴安稳,板与板之间要挤紧,不得有缝,因切割不直酿成的漏洞,用挤塑板条塞入并磨平。每粘完一块板,应将挤出的专用粘结剂铲除。

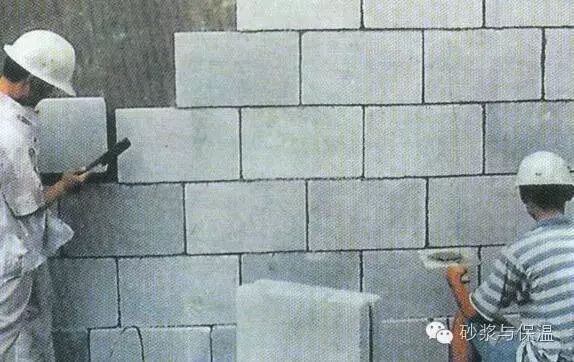

  (8)挤塑板粘贴应分段自下而上沿秤谌倾向横向铺贴,每排板应错缝1/2板长,局限最幼错缝不得幼于100。

  (1)固定件正在挤塑板粘贴8幼时后早先安置,并正在其后24幼时内落成。按计划央求的身分用障碍钻钻孔,孔径10,钻入下层墙体深度约为60,固定件锚入下层墙体的深度约为50,以确保安稳牢靠。

  (3)自攻螺丝应挤紧并将工程塑料膨胀钉帽与挤塑板表表齐整或略拧入极少,确保膨胀钉尾部回拧,使其与下层墙体足够锚固。

  (1)挤塑板接缝不屈处操纵粗砂纸打磨,动行为柔柔的圆周运动,不要沿着与挤塑板接缝平行的倾向打磨。

  2.7作妆饰线)凭据计划央求用墨线弹出须要做线角的身分,并举办秤谌和竖直倾向校正。

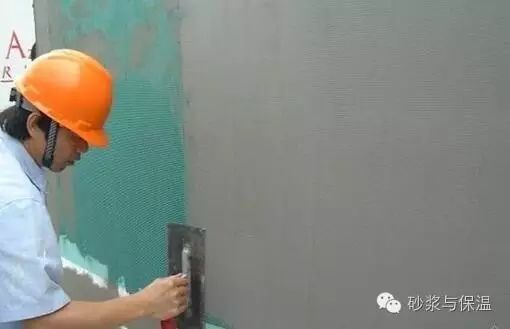

  (1)网格布应按事情面的长宽央求裁剪,并应留出搭接宽度。网格布的裁剪应顺经纬向举办。

  (4)将整幅网格布沿秤谌倾向绷直绷平,贯注将网格布内曲的一壁朝里,用抹子从中心向上、下双方将网格布抹平,使其紧贴。网格布秤谌倾向搭接宽度不幼于100,笔直倾向搭接长度不幼于80,搭接处用集结物砂浆填充底层砂浆的空白处,不得使网格布皱褶、空胀、翘边。

  (5)正在高卑线角处,应将窄幅网格布埋入底层集结物砂浆内,将整幅网格布正在窄幅网格布之上,搭接宽度80。

  (1)抹完底层集结物砂浆并压入网格布后,待砂浆凝聚至表表不粘手时,早先抹面层集结物砂浆,抹面厚度以盖住网格布为准,使集结物砂浆总厚度为2.5~3.0。

  (1)墙身变形缝的金属盖缝板应正在挤塑板粘贴前按计划定位并与下层墙体固定安稳。

  (1)饰面层采用水溶性高弹涂料时,施工前应修补集结物砂浆不屈处,并用细砂纸打磨,然后举办涂料施工。

  (1)当脚手架拆除后,应实时对孔洞举办修补。对墙体孔洞用相仿的下层墙体质料举办增加,并用1:3水泥砂浆抹平。

  各部分齐抓共管,加强质料体例的监控力度,遵命表墙表保温身手央求,订定合理的施工计划,确保工程质料,以创立更多更好的保温节能筑造。

拉斯维加斯平台

河北省知名拉斯维加斯平台保温建材生产厂家!
版权所有:廊坊拉斯维加斯平台保温建材有限公司  网站地图|拉斯维加斯平台注册
地址:河北省大城县 网址:www.etbase.com
友情链接:
