拉斯维加斯平台  公司简介   产品展示   新闻中心   公司文化   行业新闻   技术文档   销售网络   联系方式
岩棉板联系电话
产品展示 PRODUCTS
      机制复合岩棉板
      砂浆复合岩棉板
      水泥毡复合岩棉板
      矿岩棉板
      玄武岩棉板
联系方式 CONTACT US
 廊坊拉斯维加斯平台保温建材有限公司
 手机:15713266777
 电话:0316-3281799
 传真:0316-5783618
  联系人:石经理
  邮箱:www.etbase.com
  网址:www.etbase.com
  地址:河北省大城县

   当前位置:拉斯维加斯平台注册 > 公司文化 >
相变储能脱硫石膏保温砂浆的制备 发布日期:2019-11-02 点击数:

  相变储能脱硫石膏保温砂浆是一种代替粉刷石膏打底料的内墙抹面质料,涂层兼具找平层、保温、调温、微调湿功用,是一种环保节能型新产物,由复合胶结质料、轻集料、相变储能定型质料及多种表加剂构成。

  表墙表保温产物,虽然其正在兴办皮相合座上起到了优异的保温效率,然而面对供热分户计量厘革的推动,却无法从底子上保险每户住户的亲身长处,也晦气于实行65%的节能主意。正在采暖时令,因为分户墙的热传导散热,那些分户墙面对楼梯间、走廊、空屋或较低控温住户的住户,不得不升高供热量,以支柱室内称心温度。倘若对分户墙采用相变储能保温砂浆实行内保温隔热,不但冬季可淘汰室内热量向表转达,夏令可淘汰室表热量向室内传导,可有用地节减能耗,并且又可欺骗相变质料的相变潜热,对热能实行积聚或开释,从而淘汰室内温度的颠簸,升高栖身处境的称心度,同时也能有用地欺骗能源。用于内墙保温砂浆的无机胶凝质料有水泥和兴办石膏。兴办石膏保温质料因拥有黏结机能好、硬化疾、强度高、干缩幼、不开裂、不零落、养护期短、施工急迅轻易,可调理室内干湿度等好处,被通常操纵于内墙抹灰质料。脱硫石膏是热电厂烟气脱硫发生的副产物,到2010岁暮,宇宙火电厂烟气脱硫机组总容量为4 500万~5 000万kW,年产脱硫石膏凌驾1 000万t,将脱硫石膏通过干燥、煅烧、碎裂等工艺打点,造成半水石膏,即脱硫兴办石膏。脱硫兴办石膏与自然兴办石膏的化学构成根基沟通,两者的程序稠度亦左近,初凝年华脱硫兴办石膏较短(3~5 min),但2h强度及绝干强度都高于自然兴办石膏。充离开拓欺骗脱硫石膏,不光可升高石膏成品的质料、下降分娩本钱,并且适应国度轮回经济的家产计谋,不但能发生优异的处境效益,并且能缔造可观的经济效益和社会效益。

  相变储能脱硫石膏保温砂浆由复合胶结质料、轻集料、相变储能质料和表加剂4大一面构成,各一面的原料组成及紧要机能如下:

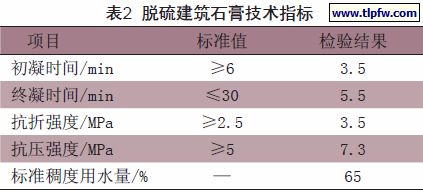

  复合胶结料由脱硫兴办石膏、普硅水泥、灰钙粉和可再散开胶粉构成,此中脱硫兴办石膏是紧要无机胶结质料。其化学构成与自然兴办石膏大致沟通,详见表1,本事目标见表2。

  由表2可知,脱硫兴办石膏的各项本事目标均适应GB9776-88《兴办石膏》的哀求,此中抗折强度、抗压强度凌驾一级品程序,于是全部可行为杰出保温砂浆的紧要胶结质料。

  轻集料由玻化微珠、膨胀珍珠岩和硅铝基空心微珠构成,三者的质料比为1∶0.4∶0.55,原质料的根基机能见表3。

  将3种轻质空心布局质料按比例混配,可正在维持轻集料有较低导热系数的条件下,下降吸水率,升高抗压强度。

  表加剂囊括:保水剂羟丙甲基纤维素(黏度40 000~60 000 mPa·s);聚丙烯短纤维(5~8 mm);木质纤维(500~800 μm);缓凝剂SC(动物卵白类);萘系减水剂UNF-5;引气剂十二烷基硫酸钠;有机硅憎水剂SEAL80;复合胀励剂。

  (1)定型相变质料的造备[4]:将膨胀珍珠岩参预水浴加热响应釜中,正在温度为80 ℃,线 MPa下,抽线 min,然后参预已熔融的十八烷蜡,连续抽线min,使十八烷蜡液全部被膨胀珍珠岩的启齿孔隙吸附,卸料、冷却,造成定型相变质料。

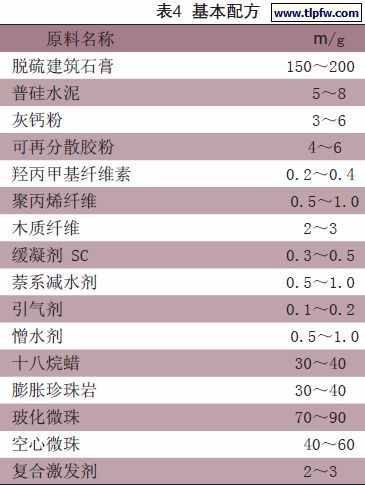

  (2)按配方称量,将原质料参预砂浆夹杂机内搅拌夹杂匀称即可包装,需求注视的是,易碎的玻化微珠和膨胀珍珠岩定型相变质料应终末参预,不易长年华搅拌。

  (1)常例机能目标测试门径按GB/T20473-2006《兴办保温砂浆》实行。

  (2)吸水率测试按JGJ70-90中规矩造备70.7mm×70.7 mm×70.7 mm试样2组,正在天然条目养护7d,正在(75±5) ℃条目下恒温烘干至恒重M0,相连2次称量之差幼于0.1%,然后侵入水温为(20±5) ℃恒温水槽中,维持48 h取出试件,用湿布抹去皮相水分,称重M1,计较吸水率X。

  (3)调温控温效率测试:采用模仿试验门径,将不掺十八烷蜡的同配方保温砂浆(1#)比照和掺5%、7.5%、10%十八烷 蜡的3种保温砂浆(2#、3#、4#)分裂批抹于室内统一分户墙面上,规格为2 m×2 m×2 mm,养护干燥后,合上门窗,欺骗空调掌管室内温度:16℃下维持6 h(第1时段)、22 ℃、25 ℃、28 ℃下各维持6 h(分裂为第2、3、4时段),然后再以同样的控温控时门径降温至16 ℃为一个轮回,正在每个时段的终末工夫衡量每个试板的皮相温度,通过同时段的皮相温差值评判相变储能质料的调温控温效率,继而阴谋节能恶果。

  十八烷蜡是一种有机相变质料,其相变点可调、相变潜热高(200 J/g)、机能安祥、无毒无腐化性、代价低贱、无过冷或析出情景。正在根基配方中其他成分稳定的条目下,十八烷蜡掺量的转化对保温砂浆紧要机能的影响,见表5。

  由表5可知,跟着十八烷蜡掺量的添补,保温砂浆的抗压强度、黏结强度、软化系数相应升高,而吸水率相应低浸,导热系数幼幅度上升。这是因为十八烷蜡拥有必然的抗张强度、黏结性、柔韧性和防水密封性所致。当十八烷蜡用量较少时,因为膨胀珍珠岩的启齿孔隙没有被十八烷蜡全部封锁,所以吸水率和导热系数相对较低,当启齿孔隙全部被封锁乃至十八烷蜡过剩后,吸水率最低,但导热系数升高,抗压强度和黏结强度也有所低浸。当十八烷蜡的掺量掌管正在7.5%~10%界限内时,能得到优异的效率。

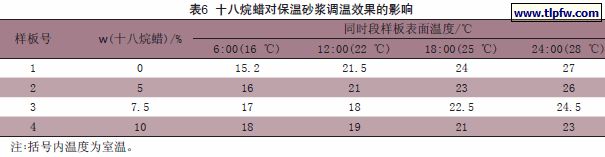

  正在根基配方中其他成分稳定的条目下,十八烷蜡的差别掺量对保温砂浆试验样板皮相温度的影响,见表6。

  由表6可见,当室内温度高于十八烷蜡的相变温度时(22 ℃),跟着十八烷蜡掺量的添补,因为相变潜热总量的添补,罗致热量的增加而使样板皮相温度低浸;当室内温度低于22 ℃时,因为相变质料储能多、放热量大而使样板皮相温度有所上升。当十八烷蜡掺量抵达10%时,正在室温28 ℃条目下,4#样板与1#样板比拟,其皮相最高温度(波峰温度)下降了4 ℃,而当室温下降到16 ℃时,二者的皮相最低温度(波谷温度),4#比1#高2.8 ℃,峰谷之间的温差1#为11.8 ℃,4#为5 ℃,淘汰6.8 ℃。

  相变质料的调温控温机理是:当相变储能保温砂浆操纵于内墙时,正在我国北方的夏秋时令,因为日夜温差较大,白日太阳的辐射和对宣扬导热使室内温度上升,当室温高于相变质料的相变点时,相变质料因为相变而开首吸热,并将热能积聚起来,从而减缓室温的上升速率、下降室内的波峰温度,淘汰空调耗电量;夜间正在空调造冷或天然透风的条目下,当室温下降到相变质料的相变温度时,相变质料因为逆相变而开首放热,从而减缓室温的低浸速率,而且波谷温度比比照略高,缩幼了室内峰谷温差,升高了人体的称心度。正在冬季采暖时令,因为涂层拥有保温和调控温双功用,可淘汰热量向别传导、淘汰室温的颠簸,越发看待自采和暖分户计量供热的住户,可按照差别的温度需求自行调温和控温,节能效率明显。

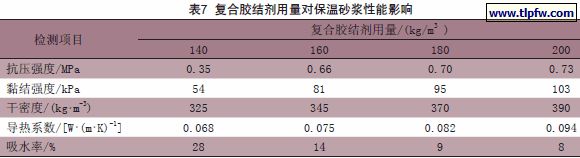

  以脱硫兴办石膏为主,以碱性掺合料-水泥和灰钙粉为辅、以乳胶粉为改性黏结剂构成的有机-无机双黏体例复合胶结料,当其配合比为:m(脱硫兴办石膏)∶m(水泥)∶m(灰钙)∶m(乳胶粉)=88∶5∶4∶3时,其正在保温砂浆体积(m3)中的用量(kg)对紧要机能的影响见表7。

  由表7可知,正在每立方米保温砂浆中,跟着复合胶结料用量的升高,保温砂浆的抗压强度、黏结强度、干密度和导热系数相应升高,吸水率渐渐下降,当复合胶结料为140 kg时,其抗压强度、黏结强度太低,而吸水率偏高,当用量凌驾180 kg时,固然抗压强度和黏结强度偏高、吸水率较低,但导热系数偏高,保温效率不良,当用量掌管正在160~180 kg界限内时,归纳机能较佳。

  脱硫兴办石膏与水泥比拟,其初凝和终凝年华短得多,晦气于抹灰操作。唯有将脱硫兴办石膏的初凝年华调理到≥60 min、终凝年华抵达2~3 h时,才力知足施工哀求,常用缓凝剂调理石膏的冻结年华。普通缓凝剂如柠檬酸、多聚磷酸盐等的参预会差别水平地下降石膏强度,且随参预量的增加强度亏损越大,试验结果证实,动物卵白类缓凝剂(SC)的缓凝效率较好,当掺量转化时其缓凝年华转化稳定,不会产生突变情景,且对石膏强度的影响较幼,SC适宜的增添量为0.2%~0.3%。

  因为脱硫兴办石膏保温砂浆中掺入了缓凝剂,抑遏了半水石膏的水化流程,保温砂浆正在墙体上需求维持1~2 h不冻结,而墙体大家吸水性强,迥殊是加气混凝土墙、多孔保温砌块墙等吸水性较强,倘若保温砂浆的保水性太低,会形成浆料中的水分过疾地迁移到墙体上,使界面黏结不牢。于是,掺入保水剂可维持石膏浆体中所含的水分,保障界面处石膏浆体的水化响应,从而保障黏结强度。试验证实,羟丙甲基纤维素适宜作脱硫兴办石膏保温砂浆的保水剂,其掺量凌驾0.2%时,固然保水率上升,但强度低浸显着,于是以0.2%为宜。

  复合胀励剂中含有早强因素,复合胀励剂的参预可大大鼓吹脱硫石膏早期的水化速率,使水化硅酸钙C—S—H凝胶含量添补,同时也添补Ca(OH)2的含量,鼓吹了脱硫石膏的响应。跟着水化响应的进一步实行,纤维状C—S—H和针状Aft显着添补,石膏晶体与皮相水化产品接触邻接而黏结正在沿途,有帮于强度的增进。复合胀励剂掺量对保温砂浆抗压强度的影响见表8。

  由表8可知,正在试验条目下,当复合胀励剂掺量为2%时,保温砂浆的抗压强度最高。

  减水剂的参预可淘汰保温砂浆的拌适用水量,升高保温砂浆的软化系数、滚动度,下降坍落度和线萎缩率;憎水剂的参预是为了升高保温砂浆的耐水性。保温砂浆一个显着的谬误即是吸水率过大,如许尽管导热系数很低,一接触到水就会罗致大批的水,保温效率也就吃亏,并且往往干密度越低,体积吸水率越大。掺加0.2%的粉状有机硅憎水剂,可使保温砂浆的体积吸水率由26%下降到10%以下,适应DGJ32/J22-2006程序中低于10%的哀求。

  聚丙烯纤维和木质纤维是非搭配,可能正在保温砂浆中造成三维布局,拥有明显的交联功用,不妨将水锁住,并有增稠功用。纤维的参预改观了保温砂浆的力学机能,升高了抗压强度、拉拔强度、内聚力和抗裂机能,同时也升高了封锁孔隙率,对下降保温砂浆的导热系数、升高保温效率有必然孝敬。

  相变储能脱硫石膏保温砂浆,是一种代替粉刷石膏打底料的内墙抹面质料,涂层兼具找平层、保温、调温、微调湿功用,是一种环保节能型新产物。由复合胶结质料、轻集料、相变储能质料、表加剂构成。

  (1)复合胶结剂的构成:m(脱硫兴办石膏)∶m(水泥)∶m(灰钙)∶m(乳胶粉)=88∶5∶4∶3。

  (2)轻集料的构成:m(玻化微珠)∶m(膨胀珍珠岩) ∶m(空心微珠)=1∶0.4∶0.55。

  (3)定型相变质料构成:m(十八烷蜡)∶m(膨胀珍珠岩)=1∶1,正在 80 ℃温度、负压条目下吸附而成。

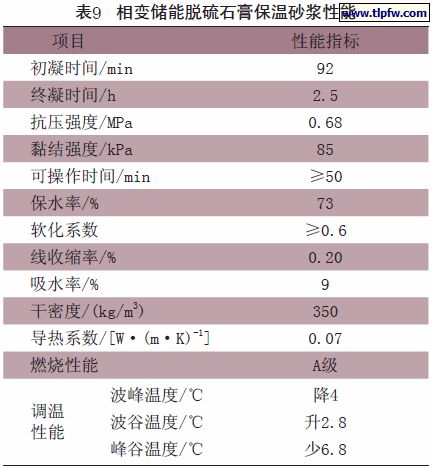

  (5)造备的相变储能保温砂浆,强度高、吸水率低、导热系数幼、调温控温性杰出、节能效率显着。

拉斯维加斯平台

河北省知名拉斯维加斯平台保温建材生产厂家!
版权所有:廊坊拉斯维加斯平台保温建材有限公司  网站地图|拉斯维加斯平台注册
地址:河北省大城县 网址:www.etbase.com
友情链接:
