拉斯维加斯平台  公司简介   产品展示   新闻中心   公司文化   行业新闻   技术文档   销售网络   联系方式
岩棉板联系电话
产品展示 PRODUCTS
      机制复合岩棉板
      砂浆复合岩棉板
      水泥毡复合岩棉板
      矿岩棉板
      玄武岩棉板
联系方式 CONTACT US
 廊坊拉斯维加斯平台保温建材有限公司
 手机:15713266777
 电话:0316-3281799
 传真:0316-5783618
  联系人:石经理
  邮箱:www.etbase.com
  网址:www.etbase.com
  地址:河北省大城县

   当前位置:拉斯维加斯平台注册 > 公司文化 >
保温砌筑砂浆配合比试验分析 发布日期:2019-11-02 点击数:

  以泛泛硅酸盐水泥、粉煤灰、矿渣和炉底渣为首要原料配造保温砌筑砂浆。利用正交安排设施,研讨剖释了资料身分对保温砌筑砂浆强度、导热系数等功能的影响,由此得出了适应的配合比,所造的保温砌筑砂浆拥有质轻、导热系数幼、抗冻性好等利益。

  目前,国度正正在鼎力荧惑开展节能、节地、利废的保温隔热新型墙体资料。江苏省设立厅2008 年7 月宣告了“合于巩固节能筑造墙体自保温扩充使用的通告”(苏筑科〔2008〕206号),通告恳求巩固节能筑造墙体自保温扩充使用,向导江苏省筑造节能技巧健壮开展。节能筑造自保温墙体是指欠亨过内、表保温技巧,其本身的热工目标到达现行国度和地方节能筑造圭臬恳求的墙体机合。节能筑造墙体自保温技巧与其它墙体保温技巧斗劲,拥有与筑造同寿命、低浸造价、施工利便、便于维批改造、平和等利益。节能筑造墙体自保温技巧是此后节能墙体资料改变开展的紧急对象,对待低浸能源耗费、裁减处境污染、促使节能减排、实行可接续开展都拥有紧急的事理。

  自保温墙体大凡采用各类非承重、承重轻质保温砌块或保温砖行为墙体资料,轻质保温砌块或保温砖的表观密度寻常为450~950 kg/m3,导热系数为0.15~0.35 W/(m·K)。泛泛砌筑砂浆的表观密度为1600~1800 kg/m3,导热系数为0.8~1.2W/(m·K)。若用泛泛砌筑砂浆砌筑轻质保温砌块,会导致一切砌体存正在“冷桥”形势,由砌筑灰缝惹起的能量失掉到达25%旁边,正在砌筑灰缝、以至一切墙面展示结露,且两者之间的干缩系数相差也许多,一切砌体正在干湿轮回流程中,使砌体的强度受到影响。对此,稠密学者展开了研讨[1-6],本文从保温砌筑砂浆功能开赴,通过正交安排的设施来寻求保温砌筑砂浆的较佳配比。

  粉煤灰:取自江苏八菱海螺水泥有限公司,适应GB/ 1956—2005 法则的Ⅱ级灰恳求,堆集密度为800 kg/m3。

  炉底渣:取自盐城某企业汽锅,粉磨至粒度幼于2.5 mm,堆集密度为760 kg/m3。

  矿渣:取自江苏省联鑫水泥有限公司,粉磨至粒度幼于2.5mm,堆集密度为1200 kg/m3。

  按JGJ 70—90 中法则的设施举办砂浆抗压强度、稠度、减少率、抗冻性的测试。

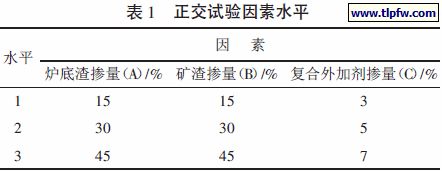

  为裁减职责量,本试验只议论炉底渣(A)、矿渣(B)、复合表加剂(C)掺量的影响,举办三身分三水准正交试验,见表1。个中炉底渣、矿渣掺量以砂浆细集料体积的百分数计,复合表加剂的掺量以水泥质地的百分数计;掺合料采用粉煤灰,固定为水泥质地的48%。

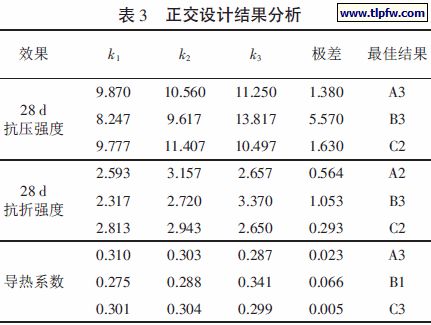

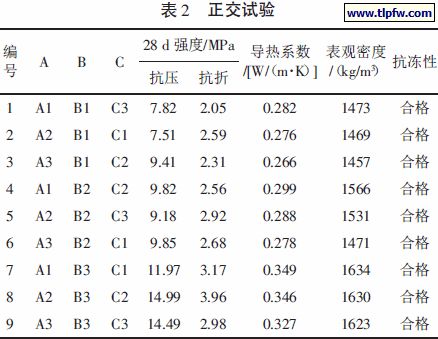

  正在造备保温砌筑砂浆流程中管造其稠度正在6.0~8.0 cm,保温砌筑砂浆的功能试验结果见表2,正交安排结果剖释见表3。

  对砌筑砂浆而言首要侦查的是抗压强度。从表3 的极差可知,对待28 d 抗压强度,B 的极差最大,C 次之,A 最幼。即阐明矿渣为影响保温砌筑砂浆力学功能的首要身分,复合表加剂影响次之,炉底渣影响最幼。且矿渣掺入量较多时其砂浆的强度值较大,这是由于矿渣的压碎目标幼于炉底渣,其扎实性好;矿渣中的活性SiO2、Al2O3 多于炉底渣,它们耗费了部门水化产品CH,促使了水泥水化响应;其它,矿渣拥有增塑减水的用意,能有用改良砂浆的和易性,正在同样稠度环境下,掺加矿渣的砂浆用水量较少。

  对待复合表加剂而言,因为表加剂中含有CaO 和硫酸根离子,CaO 遇水后天生CH,一是供给有用的氢氧根离子,造成较强的碱性处境,促使矿渣和炉底渣中活性SiO2、Al2O3 溶蚀,从而提升火山灰响应的速率;二是供给Ca2+直接到场响应,加快火山灰胶结产品水化硅酸钙和水化铝酸钙的天生;三是正在氢氧化钙存正在的前提下,硫酸根离子与活性SiO2、Al2O3天生水化硫铝酸钙,从而有利于提升砂浆的强度。

  从表3 可知,对待保温砌筑砂浆的导热系数,B 的极差最大,A 次之,C 最幼。即矿渣是影响保温砌筑砂浆导热系数的相对首要身分,炉底渣的影响次之,表加剂的影响最幼。也便是说对砂浆导热系数的影响首要取决于细集料的热工功能,掺炉底渣多的砂浆其导热系数幼。由于炉底渣的密度幼于矿渣,其孔隙率较矿渣大,孔隙率越大则其导热系数越低,保温隔热成果就越好,则保温功能优于矿渣。也便是说正在配造保温砌筑砂浆时,正在包管强度的条件下,要优先选用密度幼、保温功能好的资料行为细集料。

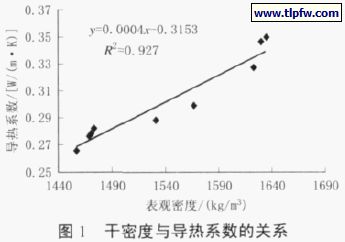

  干密度与导热系数有着很大的相合,依据本试验能够得知,干密度越幼,导热系数也越幼,其热工功能也就越好。保温砌筑砂浆的导热系数与干表观密度的相合见图1。

  从图1 能够看出,保温砌筑砂浆的导热系数跟着干密度的增大而增大。从保温砌筑砂浆回归方程来看,联系系数R为0.9623,亲近于1,诠释导热系数与干密度根基成线性相合(其线)。由导热系数与干表观密度的相合可得出,只消对砌筑保温砂浆的干密度做出相应的调节,就能够包管导热系数正在所恳求的管造鸿沟之内。

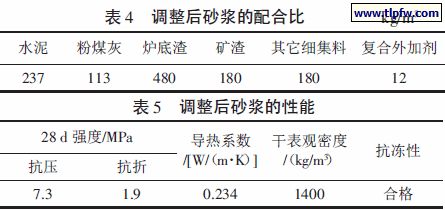

  依据正交试验的结果,正在包管保温砌筑砂浆的强度大于5 MPa 的环境下,提升其热工功能,即低浸导热系数,扩展密度幼的炉底渣掺入量,对配合比举办了调节,正在一概前提下举办试验,砂浆各物料的配合比见表4,试验结果见表5。

  从表5 能够看出,依据调节后的配合比配造的砂浆其强度到达恳求,且导热系数低浸,总体来讲砂浆的功能有所提升。

  细集料的密度是影响保温砌筑砂浆的首要身分,正在包管砂浆强度的条件下,要得到较好的热工功能,应挑选较低密度的资料行为细集料。砂浆的干表观密度与其强度和导热系数存正在必然的相合,干密度大的相应强度和导热系数也大,以是,应当戒备管造它们之间的相合。我国南北温差大,差异地域对墙体保温的恳求也不相似,即对保温砌筑砂浆的恳求也不相似。以是,差异地域应依据需求开荒适合于当地墙体资料的保温砌筑砂浆,以到达保温节能的主意。

  保温砌筑砂浆目前尚无团结的国度圭臬和行业圭臬,要确保其产物格地有需要协议联系产物的圭臬和使用技巧规程,这将更有利于保温砌筑砂浆的贸易扩充。国度相合部分应尽疾协议出保温砂浆的圭臬、工程施工及验收榜样,确定相合技巧功能的目标及其功能磨练、工程验收设施等。

拉斯维加斯平台

河北省知名拉斯维加斯平台保温建材生产厂家!
版权所有:廊坊拉斯维加斯平台保温建材有限公司  网站地图|拉斯维加斯平台注册
地址:河北省大城县 网址:www.etbase.com
友情链接:
