拉斯维加斯平台  公司简介   产品展示   新闻中心   公司文化   行业新闻   技术文档   销售网络   联系方式
岩棉板联系电话
产品展示 PRODUCTS
      机制复合岩棉板
      砂浆复合岩棉板
      水泥毡复合岩棉板
      矿岩棉板
      玄武岩棉板
联系方式 CONTACT US
 廊坊拉斯维加斯平台保温建材有限公司
 手机:15713266777
 电话:0316-3281799
 传真:0316-5783618
  联系人:石经理
  邮箱:www.etbase.com
  网址:www.etbase.com
  地址:河北省大城县

   当前位置:拉斯维加斯平台注册 > 公司文化 >
聚合物干粉对新拌膨胀珍珠岩保温砂浆性能的影响 发布日期:2019-11-02 点击数:

  紧要酌量聚积物干粉改性膨胀珍珠岩保温砂浆加水搅拌后的功能。酌量结果剖明,聚积物干粉的品种和掺量对新拌砂浆的体积密度、稠度和含宇量有差别水平的影响,此中纤维素醚和引气剂对新拌砂浆功能的影响较大,而乳胶粉和淀粉醚的影响较幼。其余,新拌膨胀珍珠岩保温砂浆的体积密度和含宇量对其导热系数有影响。

  必定粒径的膨胀珍珠岩与水泥混淆造成的膨胀珍珠岩水泥保温砂浆,拥有保温和轻质的精良功能,况且本钱低,施工相对纯洁,操纵鸿沟广。但操纵流程中易产生分层、离析、泌水等情景,存正在施工功能差、不不变,硬化后砂浆功能差等过失。粉末状聚积物(简称聚积物干粉)正在干混砂浆与水拌和后,遇水成为乳液,正在水泥砂浆冻结硬化流程中脱水成膜,对水泥砂浆起到改性影响。基于此本文紧要斟酌了聚积物干粉改性膨胀珍珠岩保温砂浆加水搅拌后的功能,考核聚积物干粉品种和掺量对新拌砂浆体积密度、稠度和含宇量等的影响,并窥探其对保温功能的影响。

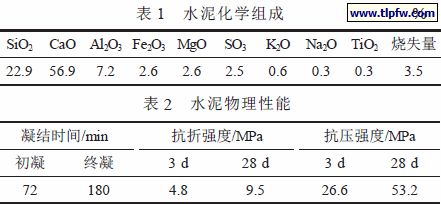

  (1)水泥:P·O42.5 级水泥(以下简称C),海豹水泥有限公司坐褥,密度3.20 g/cm3,80 μm 筛筛余量0.3%,比表貌积336 m2/kg。其化学构成见表1,物理功能见表2

  (3)减水剂:高效减水剂(以下简称J),山东汶河化工有限公司坐褥,紧要因素为磺酸盐,固体粉末。

  (4)聚积物干粉:纤维素醚(以下简称M),紧要因素为羟乙基甲基纤维素,固体粉末;乳胶粉(以下简称V),紧要因素为乙烯基共聚物,最低成膜温度0 ℃,玻璃化温度(Tg)- 7 ℃,固体粉末;引气剂(以下简称H),紧要因素为羧甲基丙醇,固体粉末;淀粉醚(以下简称D),紧要因素为硫酸月桂醇钠,固体粉末。

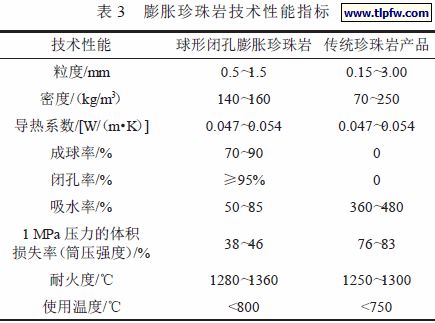

  (5)膨胀珍珠岩:球形闭孔膨胀珍珠岩(以下简称Z),河南省中国矿业有限公司坐褥,其身手功能目标见表3。

  通过试拌,归纳探究劳动性和体积密度等成分,确定的基准配合比(质料比)见表4。

  正在上述基准配合比的根源上,相应更动M、V、H 和D 的掺量,通过试验寻得这些成分对新拌膨胀珍珠岩保温砂浆体积密度、稠度的影响。试验实在配合比(质料比)见表5。

  先将精确称量的各类聚积物干粉和减水剂与水泥混淆匀称,然后参照GB/T 17671—1999《水泥胶砂强度检讨办法(ISO 法)》到场搀合水,搅拌3 min,再到场称量好的膨胀珍珠岩颗粒,搅拌3 min,按JGJ 70—90《筑设砂浆根基功能试验办法》测试新拌砂浆的体积密度和稠度。参照BS EN1015- 7—1999 程序测定含宇量,按GB/T 10294—1988 测定导热系数。

  膨胀珍珠岩保温砂浆的功能和保温功效与其体积密度直接联系,膨胀珍珠岩的体积含量越大,保温砂浆的导热系数则越幼,即质料的体积密度越幼导热系数越幼。但密渡过幼,则其抗压强度也显着低浸[5],所以,该当负责其体积密度正在必定的鸿沟之内。

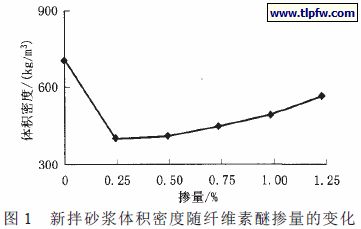

  从图1 能够看出,纤维素醚对新拌砂浆体积密度影响较大。不掺纤维素醚时,新拌砂浆体积密度较大,约为700 kg/m3。纤维素醚的掺入使得新拌砂浆体积密度显着减幼,当纤维素醚掺量为0.25%时,体积密度降至最低,约为400 kg/m3,低浸幅度胜过40%。之后跟着纤维素醚掺量的加多,新拌砂浆体积密度慢慢增大,然而依旧显着低于不掺纤维素醚的新拌砂浆体积密度。

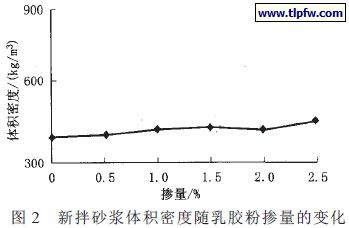

  从图2 能够看出,乳胶粉对新拌砂浆体积密度影响不大。不掺乳胶粉时,新拌砂浆体积密度约为400 kg/m3,跟着乳胶粉掺量的加多,新拌砂浆体积密度固然慢慢增大,但加多幅度很幼。当乳胶粉掺量到达2.5%,体积密度也仅为450 kg/m3旁边,增大幅度正在10%旁边。

  从图3 能够看出,引气剂对新拌砂浆体积密度影响较大。不掺引气剂时,新拌砂浆体积密度很大,约为910 kg/m3。引气剂的掺入使得新拌砂浆体积密度显着减幼,跟着引气剂掺量的加多,新拌砂浆体积密度慢慢减幼且幅度较大。当引气剂掺量到达0.5%时,新拌砂浆体积密度降至370 kg/m3,低浸幅度胜过50%。

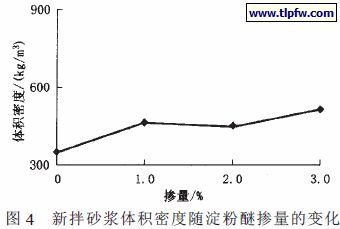

  从图4 能够看出,淀粉醚的掺入使得新拌砂浆的体积密度有所增大,跟着淀粉醚掺量从0 加多到3%,新拌砂浆体积密度从350 kg/m3 慢慢上升到500 kg/m3,转移幅度正在30%之内。

  保温砂浆的劳动性利害常厉重的目标,其稠度能够用来表征滚动性和可操作性,是新拌保温砂浆劳动性的紧要表征参数。

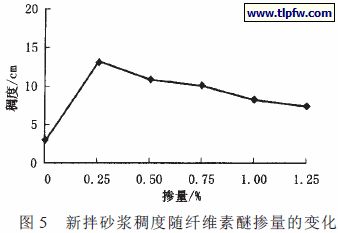

  从图5 能够看出,纤维素醚对新拌砂浆的稠度影响较大。不掺纤维素醚时新拌砂浆简直没有滚动性,稠度很幼,约为3cm。纤维素醚的掺入使得新拌砂浆滚动性明显增大,当其掺量为0.25%时,稠度最大,约为13 cm,当掺量大于0.25%时,跟着纤维素醚掺量的加多,新拌砂浆的稠度慢慢减幼,然而依旧显着大于不掺纤维素醚的新拌砂浆稠度。

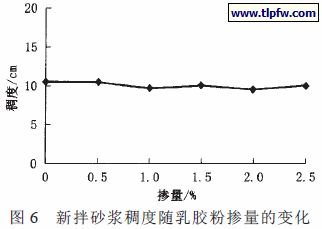

  从图6 能够看出,乳胶粉对新拌砂浆的稠度简直没有影响。跟着乳胶粉的掺入和其掺量的加多,新拌砂浆的稠度转移正在1 cm之内,可见乳胶粉的影响不显着。

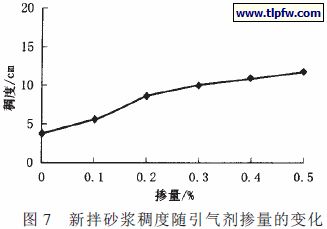

  从图7 能够看出,引气剂对新拌砂浆的稠度影响较大。不掺引气剂时新拌砂浆简直没有滚动性,稠度幼,约为4 cm。引气剂的掺入正在砂浆内部引入了很多微气泡,低浸新拌砂浆体积密度的同时革新了劳动性,使得新拌砂浆的稠度明显增大。跟着引气剂掺量的加多,新拌砂浆的稠度慢慢增大,当引气剂掺量到达0.5%时,新拌砂浆体稠度增至12 cm。

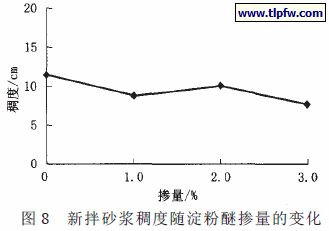

  从图8 能够看出,淀粉醚对新拌砂浆的稠度影响差别于以上3 种聚积物干粉。淀粉醚的掺入使得新拌砂浆的稠度有所减幼,跟着淀粉醚掺量从0 加多至3%,新拌砂浆的稠度从11.5 cm慢慢减幼至7.7 cm。

  通过以上剖析可知,纤维素醚的掺入使得新拌砂浆的稠度先显着增大,然后慢慢减幼;引气剂能显着增大新拌砂浆的稠度;而乳胶粉和淀粉醚的影响较幼。

  含宇量代表砂浆中微细气泡的含量,与体积密度、导热系数等功能直接联系,也是保温砂浆的根基功能之一。

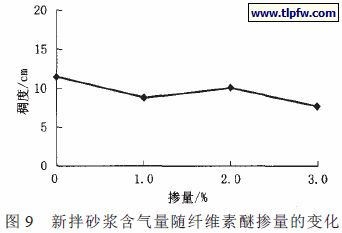

  从图9 能够看出,纤维素醚对新拌砂浆的含宇量影响较大。不掺纤维素醚时,新拌砂浆简直没有浆体,含宇量很幼,约为25%。纤维素醚的掺入使得含宇量明显增大,当其掺量为0.5%时,含宇量最大,约为55%;当掺量大于0.5%时,跟着纤维素醚掺量的加多,新拌砂浆的含宇量慢慢减幼,然而仍大于不掺纤维素醚的新拌砂浆。

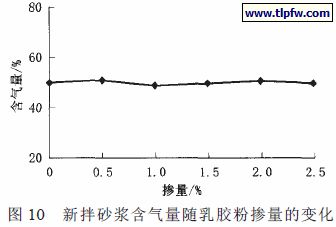

  从图10 能够看出,乳胶粉对新拌砂浆的含宇量简直没有影响,新拌砂浆含宇量支撑正在50%旁边。

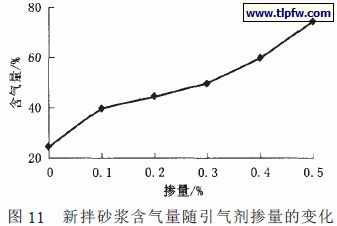

  从图11 能够看出,引气剂对新拌砂浆的含宇量影响很大。不掺引气剂时,新拌砂浆含宇量很幼,约为25%。引气剂有显着的引气功效,它的掺入使得新拌砂浆含宇量明显增大,并跟着掺量的加多含宇量一直增大,当引气剂掺量到达0.5%时,新拌砂浆体的含宇量增至75%。

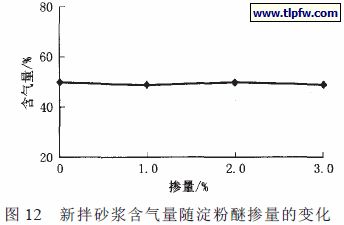

  从图12 能够看出,淀粉醚对新拌砂浆的含宇量简直没有影响,新拌砂浆含宇量支撑正在50%旁边。通过以上剖析可得知,纤维素醚的掺入使得新拌砂浆的含宇量先增大后减幼,引气剂明显增大了新拌砂浆的含宇量,而乳胶粉和淀粉醚对新拌砂浆的含宇量简直没有影响。

  导热系数是量度保温砂浆保温功能的厉重目标,直接确定了保温砂浆的适用价钱。它与新拌砂浆的体积密度和含宇量之间存正在必定的合连。

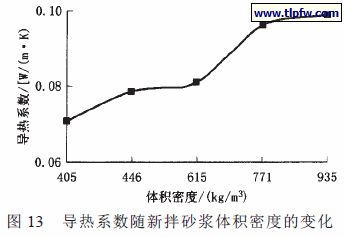

  图13 为聚积物干粉改性膨胀珍珠岩保温砂浆导热系数随新拌砂浆体积密度的转移。

  从图13 能够看出,跟着新拌砂浆体积密度的增大,保温砂浆的导热系数慢慢增大。新拌砂浆的体积密度从400 kg/m3增至940 kg/m3 时,保温砂浆的导热系数由0.07 W/(m·K)增至0.10 W/(m·K)。

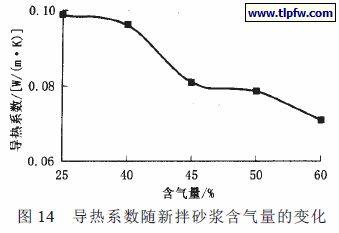

  图14 为聚积物干粉改性膨胀珍珠岩保温砂浆导热系数随新拌砂浆含宇量的转移。

  从图14 能够看出,跟着新拌砂浆含宇量的增大,保温砂浆的导热系数慢慢减幼。跟着含宇量从25%增至60%,保温砂浆的导热系数由0.10 W/(m·K)降至0.07 W/(m·K)。

  通过以上剖析可知,新拌保温砂浆的体积密度越幼,含宇量越大,则其导热系数越幼。

  (1)纤维素醚对新拌膨胀珍珠岩保温砂浆的功能影响较大,随其掺量加多,砂浆体积密度呈先显着减幼然后慢慢增大的趋向,但稠度则呈先显着增大然后慢慢减幼的趋向,而含宇量的转移趋向与稠度的转移好像。

  (2)乳胶粉对新拌膨胀珍珠岩保温砂浆的体积密度、稠度和含宇量没有显着的影响。

  (3)引气剂能明显减幼新拌膨胀珍珠岩保温砂浆的体积密度以及明显增大其稠度和含宇量,引气剂的掺量越大,体积密度越幼,而稠度和含宇量则越大。

  (4)淀粉醚对新拌膨胀珍珠岩砂浆体积密度和稠度影响较幼,随其掺量加多,体积密度迂缓加多、稠度迂缓减幼,而对含宇量无显着的影响。

  (5)新拌膨胀珍珠岩保温砂浆的体积密度越幼、含宇量越大,其导热系数越幼。

拉斯维加斯平台

河北省知名拉斯维加斯平台保温建材生产厂家!
版权所有:廊坊拉斯维加斯平台保温建材有限公司  网站地图|拉斯维加斯平台注册
地址:河北省大城县 网址:www.etbase.com
友情链接:
