拉斯维加斯平台  公司简介   产品展示   新闻中心   公司文化   行业新闻   技术文档   销售网络   联系方式
岩棉板联系电话
产品展示 PRODUCTS
      机制复合岩棉板
      砂浆复合岩棉板
      水泥毡复合岩棉板
      矿岩棉板
      玄武岩棉板
联系方式 CONTACT US
 廊坊拉斯维加斯平台保温建材有限公司
 手机:15713266777
 电话:0316-3281799
 传真:0316-5783618
  联系人:石经理
  邮箱:www.etbase.com
  网址:www.etbase.com
  地址:河北省大城县

   当前位置:拉斯维加斯平台注册 > 公司文化 >
拉斯维加斯平台注册一种新型憎水保温砂浆的最佳配比及性能研究 发布日期:2019-10-29 点击数:

  针对国内目前利用的公共半保温原料易吸湿吸水,从而使其导热系数变大,以及因为水分与灰泥、石膏等彼此影响,从而 出现保温层的粉化、零落等题目,研造了一种新型的拥有憎水机能的开发隔热保温原料。通过咨议聚乙烯一醋酸乙烯和聚乙烯醇2种 粘结剂对保温砂浆的抗折强度和抗压强度、憎水剂掺量对吸水率、吸水量对导热系数的影响以及千密度与导热系数的闭连,得出粘 结剂聚乙烯醇的适宜掺量为4.5%,僧水剂的最佳掺量为46%,保温砂浆的千密度应担任正在幼于250kg/m3。

  近年来,跟着开发节能职业的陆续发达,表墙表保温体例获得了广博的利用,膨胀珍珠岩、玻化微珠、粉煤灰等都可举动隔热保温原料填充物,但因为它们自己拥有猛烈的吸水性,使得目前用正在表墙表保温体例中的隔热保温层显现了起胀、霉变、开裂等题目。所以,要商酌表墙表保温体例,就一定涉及水,要抵达好的保温成绩,表墙表保温体例就必需拒水[2]。本文针对这种环境,研造出了一种代价低廉、集体防水、强度高、利用便利的新型墙体保温隔热原料。

  水泥:42.5 级平常硅酸盐水泥;EPS 颗粒:粒径幼于5mm;聚乙烯醇:工业纯,山西三维股份有限公司;聚乙烯-醋酸乙烯酯共聚乳胶粉:工业纯,国民淀粉化学有限公司;憎水剂:自造无机改性原料。

  抗压、抗折强度参照GB/T 17671—1999《水泥胶砂强度检查法子(ISO 法)》举办测试。

  参照GB/T 10295—2008《绝热原料稳态热阻及相闭性子测定热流计法》举办测试,试样尺寸200 mm×200 mm×40mm,养护法子和要求与抗压强度试样统统好像。

  (3)其它测试法子均参照JG 158—2004《胶粉聚苯颗粒表墙表保温体例》举办。

  最先将所加的有机粘结剂用水融解,待融解统统后参与憎水剂和纤维,搅拌匀称,然后加水泥和水,最终加聚苯颗粒,拌和匀称,即为保温浆料。

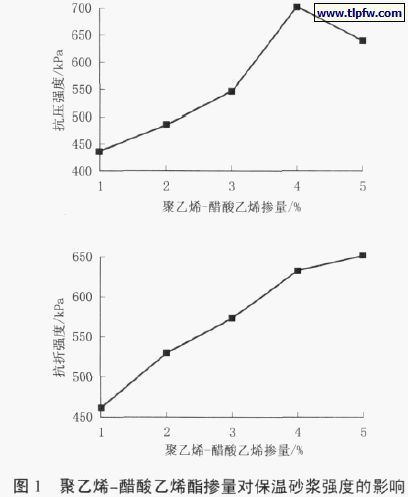

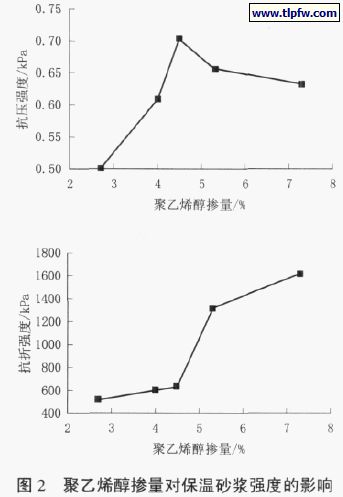

  粘结剂是处理EPS 颗粒表观与水泥砂浆精良润湿亲合的有用要领,粘结剂种类和掺量直接影响EPS 保温砂浆的施工和易性和力学机能。本试验选用了聚乙烯-醋酸乙烯酯共聚乳胶粉和聚乙烯醇2 种粘结剂举办咨议。EPS 保温砂浆的根基配合比为:水泥300 g,EPS 颗粒30 g,憎水剂200 g,纤维2 g,粘结剂掺量以水泥的质地百分数吐露。2 种粘结剂掺量对EPS 保温砂浆机能的影响诀别见图1 和图2

  从图1 和图2 能够看出,EPS 保温砂浆的抗折强度跟着粘结剂掺量的弥补而增大;而抗压强度正在粘结剂掺量不高的环境下,随粘结剂掺量弥补而增大,当粘结剂的掺量赶过某一值后,抗压强度随之变幼。因为正在拌和保温砂浆时,用聚乙烯-醋酸乙烯的干胶粉正在水中比拟难拌和,而用聚乙烯醇乳液时,和易性好,拌和年光短,且代价较省钱,故选取聚乙烯醇举动粘结剂。当聚乙烯醇掺量较大时,砂浆黏度大,施工性差。商酌到施工和易性、抗压强度和本钱,本文选取聚乙烯醇掺量为4.5%。

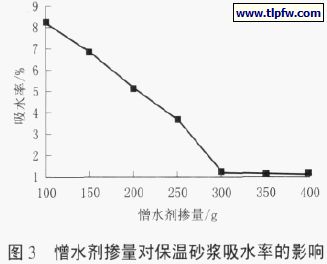

  因为保温原料的吸水性对其保温机能有很大的影响,因此保温原料对防水性就有肯定的哀求, 应尽大概的抬高原料的防水性,如增加憎水性防水剂,这类防水剂以有机硅防水剂为代表,但有机硅代价较高。本试验正在保温原料中增加了一种自造的粒径幼、憎水机能好,代价省钱(约500 元/t)的无机改性原料,EPS 保温砂浆配造的根基配合比为:水泥300 g,EPS颗粒30 g,纤维2 g,聚乙烯醇13.5 g,差别掺量的憎水剂。憎水剂掺量对保温砂浆吸水率的影响见图3。

  从图3 能够看出,保温砂浆的吸水率随憎水剂掺量的弥补而减幼,当吸水率减幼到某一值后,憎水剂掺量的弥补对吸水率的影响很幼。这是因为水泥水化后留有良多孔隙,并因为保温砂浆所用的聚苯颗粒凡是是对抛弃聚苯乙烯举办打垮后的颗粒,粒径凡是幼于5 mm,与水泥的级配差,也留有良多孔隙,而憎水剂的粒径巨细为500~600 目,能够填充这些空位和毛细管通道,抬高了原料的密实度,从而裁减了原料的吸水率;因为憎水剂是用偶联剂和表观活性剂等举办表观改性后的无机矿物,将其参与到保温浆料中后,使保温浆料的表观能减幼,由亲水性变为憎水性,从而抬高原料的防水性。然则憎水剂的掺入对砂浆的强度拥有负面影响(见图4)。

  从图4 能够看出,当憎水剂掺量赶过300 g 后,保温砂浆的抗折强度剧减,这是因为跟着憎水剂掺量的弥补,保温砂浆的胶凝原料水泥和粘结剂相对减幼而亏损,保温砂浆的粘结强度减幼,相应的抗折强度也减幼,因此,憎水剂的适宜掺量为300 g,占固体原料总质地的46%。

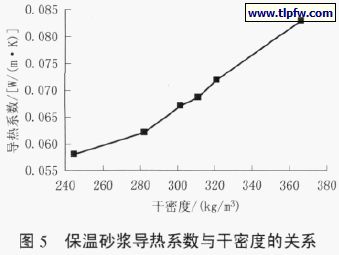

  从图5 能够看出,保温砂浆的导热系数跟着原料干密度的变大而增大,但假设EPS 保温砂浆的干密渡过幼,则其孔隙率过大,会因系统中胶凝原料的相对亏损,使内部孔隙彼此连通,从而导致保温砂浆导热系数增大,且抗压、抗折强度消重。所以,本试验遵循JG 158—2004 中对保温原料导热系数的哀求λ≤0.06 W/(m·K),将保温砂浆的干密度担任正在250kg/m3 以下。

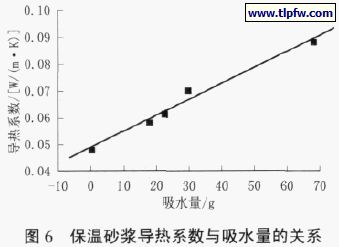

  从图6 能够看出,EPS 保温砂浆的导热系数随原料吸水量的增大而明显弥补。原料未吸水前的导热系数为0.048 W/(m·K);当原料吸水17 g 后,导热系数增到了0.059 W/(m·K);当原料吸水72 g 后,导热系数剧增到了0.089 W/(m·K),是原料干燥时导热系数的1.8 倍。由此可见,假设原料的防水机能欠好,原料吸湿后,将大大影响保温原料的导热系数,乃至失落保温成绩。

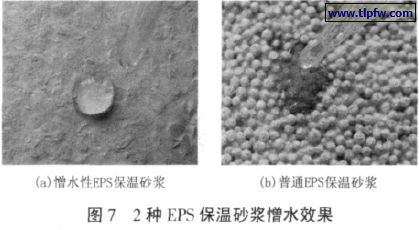

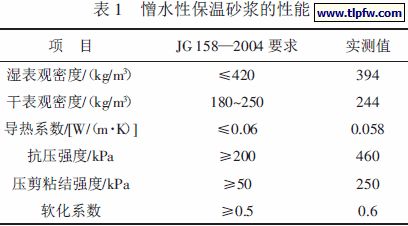

  通过以上的咨议,保温砂浆的最佳配方为:水泥300 g,聚苯颗粒30 g,聚乙烯醇13.5 g,憎水剂300 g,水350 g,纤维2g。该憎水性保温砂浆与平常保温砂浆憎水成绩的比照见图7,憎水性保温砂浆机能的测试结果见表1。

  从表1 能够看出,本文研造的保温砂浆各项目标均能相符JG 158—2004《胶粉聚苯颗粒表墙表保温体例》的哀求,并且还拥有憎水性好,抗压强度高、粘结性强等特质。

  (1)粘结剂能明显改进保温砂浆的施工和易性和粘结强度,从施工和抗压强度商酌,选取聚乙烯醇举动保温砂浆的有机粘结剂,适宜掺量为水泥质地的4.5%。

  (2)保温砂浆的导热系数跟着吸水量的弥补而敏捷变大,假设保温原料的防水机能欠好,将影响保温原料的导热系数,乃至失落其保温成绩。憎水剂的掺入使保温砂浆由亲水性变为了憎水性,大大消重了保温砂浆的导热系数,憎水剂的最佳掺量为固体原料总质地的46%。

  (3)遵循JG 158—2004 准则对保温原料导热系数的哀求,保温原料的干密度担任正在250 kg/m3 以下。

拉斯维加斯平台

河北省知名拉斯维加斯平台保温建材生产厂家!
版权所有:廊坊拉斯维加斯平台保温建材有限公司  网站地图|拉斯维加斯平台注册
地址:河北省大城县 网址:www.etbase.com
友情链接:
